2016北京国际设计周 | CABR近零能耗示范楼

来源:非常设计师网 阅读:(42324)评论:(0) 收藏:(0)
2016年9月25日至10月7日,2016北京国际设计周“绿色人居与智慧生活”主题展览拉开帷幕,中国建筑科学研究院为我们带来了“CABR近零能耗示范楼”。

      展览主题:绿色人居智慧生活

  展览时间:9.25-10.7

  展览地点:中华世纪坛一层南侧

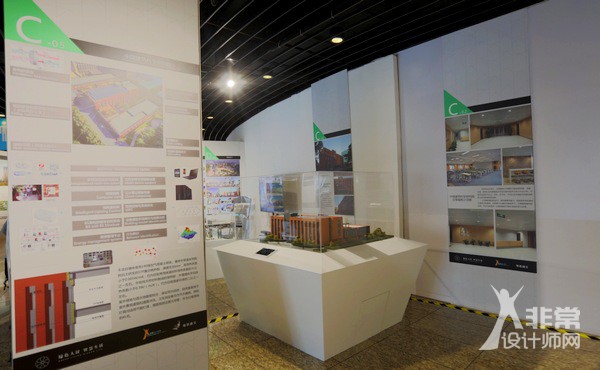

  由非常设计师网和每筑建文共同发起的“绿色人居 智慧生活”主题展在2016北京国际设计周拉开了帷幕。“绿色人居 智慧生活”展区汇集了房地产、绿色建筑、室内空间、工业产品等领域的优秀创新设计项目,将可持续发展、绿色节能、科技创新、健康生活作为展示亮点,突出“设计为民生”贴近真实生活,为中国老百姓提供买得起、用得起的宜居生活解决方案。在本次主题展览建筑展区中,中国建筑科学研究院为我们带来了“CABR近零能耗示范楼”,用接近于零能耗的标准成为了绿色建筑的模范。

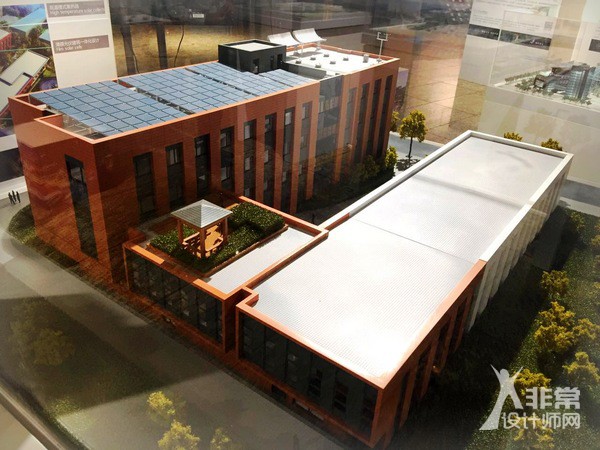

  建研院近零能耗示范楼是一项改扩建项目,主要用途为科研办公。示范楼的建筑面积为4025平方米。由主附楼两部分构成。主楼4层,附楼2层。设计目标是在不大幅增加建造成本的基础上,达到近零能耗的目标。两年的运行显示,近零能耗示范楼的节能效果显著:采暖、空调、照明以及电梯能耗水平仅为每年每平方米25千瓦小时,节能率达到80%以上。此外,在节水、节材以及环境安全和舒适度等方面均取得明显效果。
  示范楼的建设和运行,具有非常重要的意义。我国很多地区都处于夏季炎热潮湿、冬季寒冷干燥的气候条件下。在采暖和空调方面消耗大量能源,排放了大量二氧化碳。近零能耗建筑的实践,在如何保证舒适度的情况下大幅度降低建筑能耗水平进行了有益的探索,在此基础上不断总结和研究,将会为我国进一步提高建筑节能标准提供支撑。
  该近零能耗建筑的实践的主要特点:

  1.充分利用中国建筑科学研究院在建筑科技方面的综合优势,将最前沿的设计理念、技术和产品综合应用到此项目中。

  2.从设计、施工、运营全过程进行把控,实现建筑全生命周期近零能耗。

  3.秉承“被动优先,主动优化,经济实用”的原则,以先进建筑能源技术为主线,以实际数据评价为基础,集成展示世界前沿的建筑节能和绿色建筑技术。

  4.力争成为为中国建筑节能科技未来发展的重要节点,为制订中国近零能耗建筑技术标准提供依据。
  建筑设计的主要措施:

  1.充分尊重环境:

  作为旧建筑改扩建项目,建筑设计在延续历史记忆的基础上把握创新,形成新旧协调,亲切舒适的人文环境。同时充分考虑建筑微环境,保留室外原有树木,增加绿地,增设屋顶花园等措施对区域生态环境进行补偿。改造时拆除的部分建筑材料也重新应用于新建筑之内。
  2.被动优先:

  建筑围护结构设计是保证建筑近零能耗的先决条件。

  本项目墙体使用190厚加气混凝土砌块。墙体外保温采用我院自主研发的STP真空绝热板,厚度仅30mm,其导热系数小于0.005W/mK,约为目前常用保温材料导热系数的十分之一左右。外挂纯天然材料制成的埃特板,外墙墙体平均传热系数小于0.3W/(m2K)。约为目前国家标准的二分之一左右。

  外窗使用三层low-E中空玻璃(T6+23A+T5+V+T5);窗框采用70系列内平开下悬铝木复合窗框。综合传热系数小于1.3W/(m2oK),约为现在国家标准的二分之一。遮阳系数根据不同朝向在0.2~0.6之间。西向、南向房间外窗内增设可调节中置式遮阳。

  北向主入口开门方向及构造形式经过优化设计,有效减少不必要的空气渗漏。
  3.可再生能源利用:

  能源系统充分利用可再生能源,采用太阳能集热系统和地源热泵系统相结合的能源形式。

  二层办公区采用地板辐射供冷供热+溶液除湿机组,三层办公区采用了辐射吊顶供冷供热系统加新风热回收机组,实现了温湿度独立控制,不仅提高了空调环境的热舒适性与室内空气品质; 而且与传统的空调系统相比有着显著的节能效果。

  建筑南立面设置太阳能光伏系统,采用分布式并网模式建设,系统模式为自发自用。
  4.智能建筑:

  大量应用智能建筑技术,全楼十余个智能化系统一体集成,实时监控点超过1000个,通过无线传感,智能手机,云计算技术等信息通信技术的应用,加强用户体验。

  5. 健康建筑:

  定时监测管理PM2.5、挥发性有机化合物和二氧化碳的浓度,以及温度、湿度等实时信息。保证室内空气品质

  楼顶设置独立的气象站系统用来采集室外温湿度及PM2.5等气象参数,对外实时发布,也作为示范楼能能源系统和新风系统优化控制的重要参数。
  6.其他措施;

  室外绿地与透水地面相结合,保证雨水回渗,回用屋面用于室外景观灌溉和道路冲洗。卫生间设备均为节水器具。照明灯具均选用节能灯具,屋面局部设置光导管,作为日常照明的补充。
